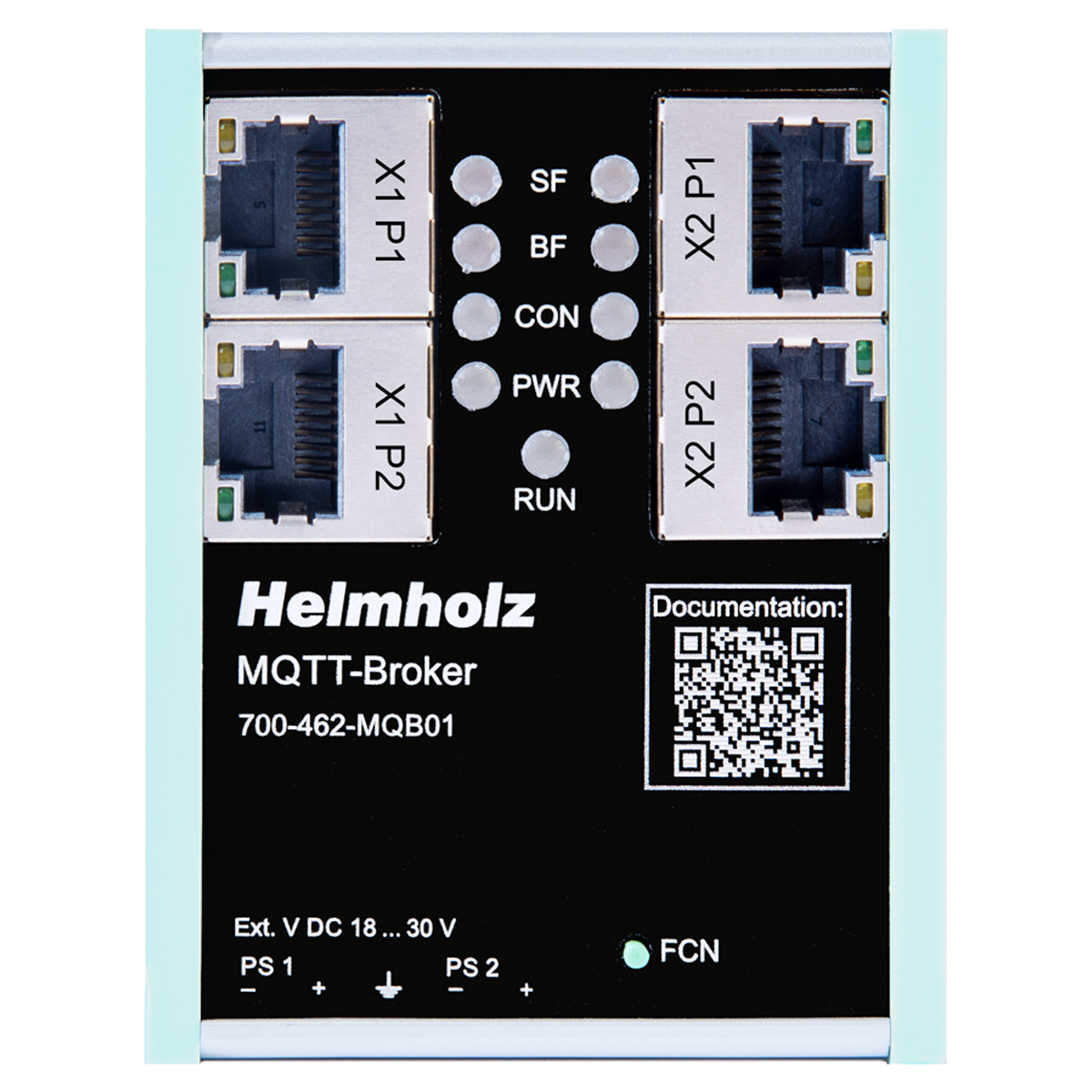

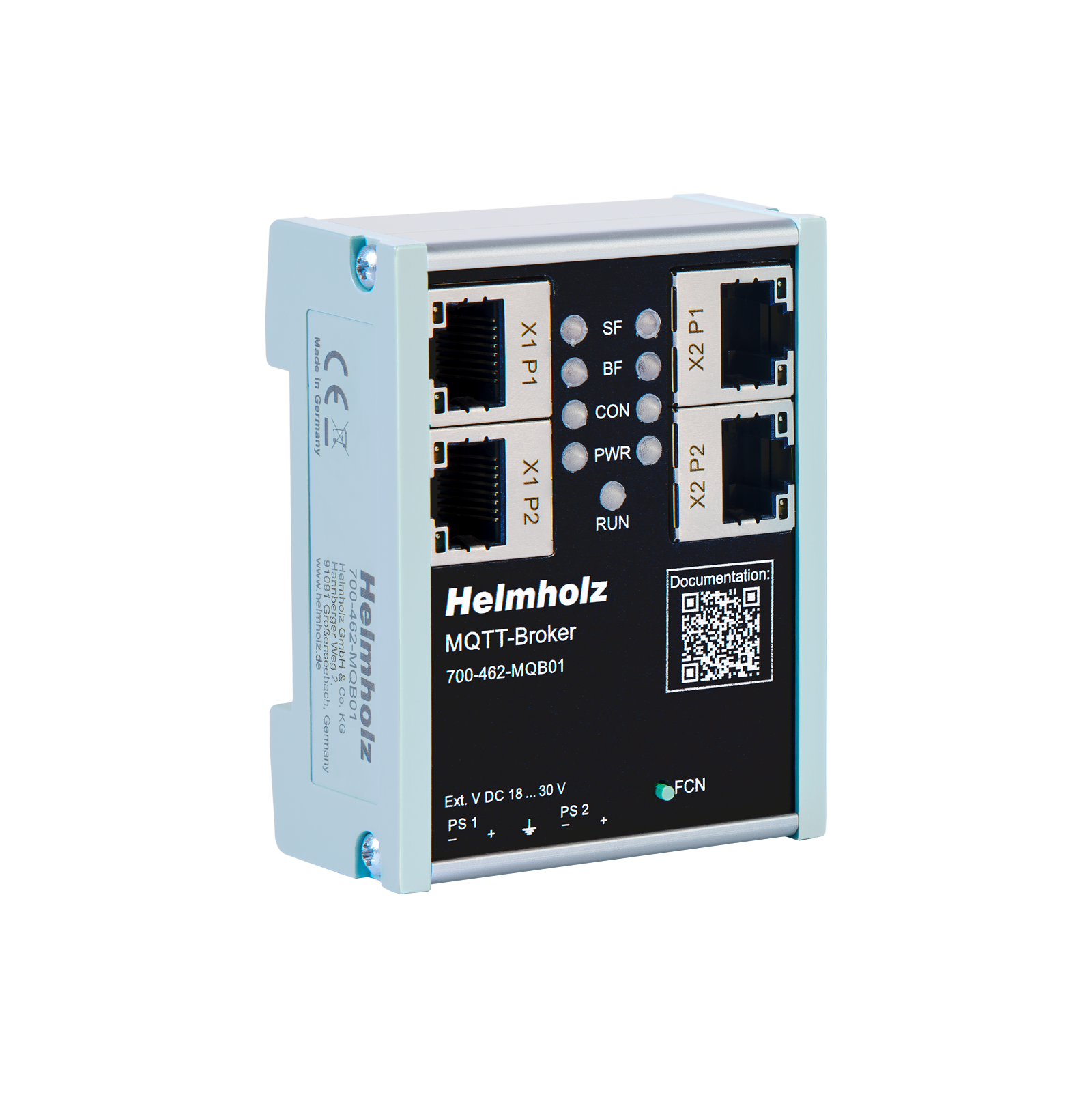

MQTT-Broker

Artikel-Nr. HH-700-462-MQB01-CH

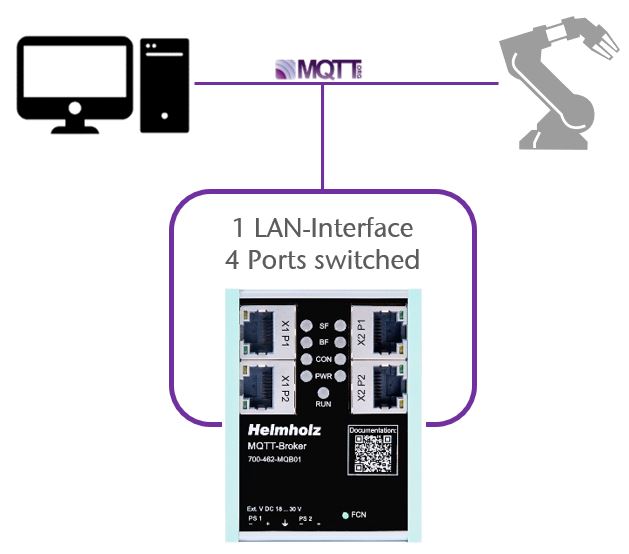

Der MQTT-Broker hat 4 Ethernet-Schnittstellen mit bis zu 100 MBit. Die Konfiguration findet vollständig über das Webinterface statt. Der MQTT-Broker kann je nach Anwendung in zwei Betriebsmodi konfiguriert werden: "Switch" und "Firewall". Soll der MQTT-Broker innerhalb eines geschlossenen Maschinennetzwerkes die MQTT-Nachrichten speichern und verteilen, so können alle 4 Ethernet-Anschlüsse im gleichen IP-Subnetz verwendet werden. Im Betriebsmodus „Switch“ ist der MQTT-Broker über eine IP-Adresse erreichbar.

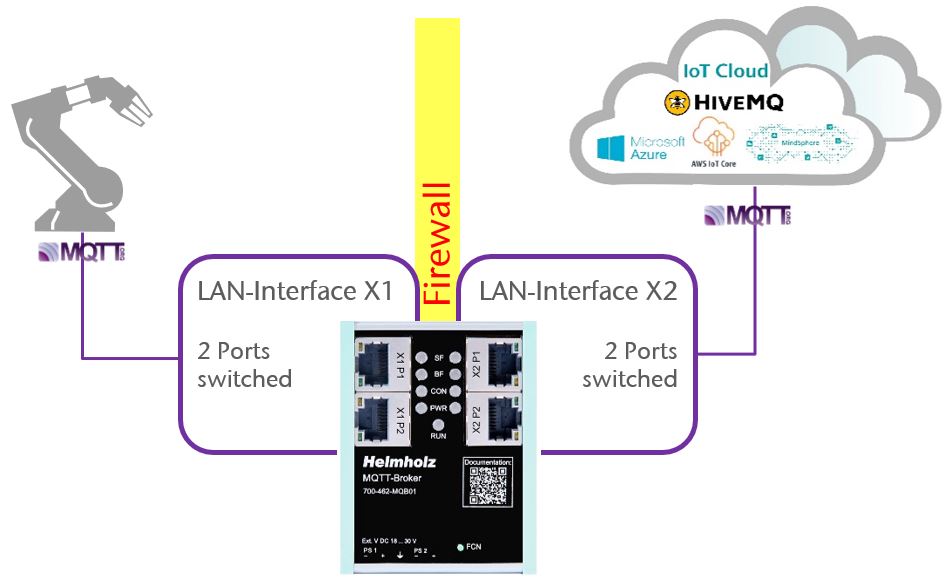

Der zweite Betriebsmodus „Firewall“ ermöglicht die MQTT-Kommunikation zwischen zwei verschiedenen Netzwerken, z.B. der Maschine und dem übergeordneten Leitrechner- oder Firmen-Netzwerk. Auch eine Verbindung in die Cloud ist damit sicher lösbar.

In diesem Betriebsmodus sind die linken und die rechten beiden Ethernet-Buchsen in unterschiedlichen IP-Subnetzen mit jeweils einer eigenen IP-Adresse.
Die Besonderheit hierbei ist, dass über den MQTT-Broker ausschließlich die MQTT-Inhalte zwischen den beiden Netzwerken ausgetauscht werden. Jede Netzwerkseite sieht einen eigenen MQTT-Broker in dem nur die Nachrichteninhalten gegenseitig ausgetauscht werden. Es wird keine direkte Netzwerkkommunikation zwischen den beiden Netzwerkseiten ausgetauscht. Der MQTT-Broker stellt somit eine komplett gesperrte Firewall dar. Im Rahmen einer Maschinen-Sicherheitsbetrachtung ist der MQTT-Broker ein sicherer Übergang („Conduit“) zwischen zwei Zonen ausschließlich für MQTT-Nachrichten.



Highlights

  • Sehr kompakte Bauform für die Hutschiene
  • Switch oder Firewall-Betriebmodus (Zonen-Übergang)
  • Konfiguration über Webinterface
  • Full MQTT V3.1.1 & V5 Feature-Set
  • Benutzermanagement
  • ACL Verwaltung
  • TLS Encryption
  • Export/Import der Konfiguration in editierbarem Dateiformat



Technische Daten

Allgemeine Informationen

  • Bestellnummer: HH-700-462-MQB01-CH
  • Artikelname: MQTT-Broker
  • Lieferumfang: MQTT-Broker mit Spannungsversorgungsstecker
  • Abmessungen (TxBxH): 32,5 x 58,5 x 76 mm
  • Gewicht: ca. 135 g

Ethernet Schnittstellen (X1/X2)

  • Anzahl / Anschluss: 4 x RJ45, 2x integrierter Switch
  • Übertragungsrate: 10/100 Mbit/s
  • Protokolle: MQTT V3.1.1 & V5; HTTPS
  • Features: TLS Encryption, Benutzermanagement, ACL Verwaltung

Statusanzeige

  • Funktions-Status: 9 LEDs
  • Ethernet-Status: 8 LEDs, zweifarbig

Stromversorgung

  • Betriebsspannung: 2x DC 24 V, 18...30 V DC, redundant
  • Stromaufnahme: max. 140 mA bei DC 24 V
  • Verlustleistung: max. 3,4 W

Umgebungsbedingungen

  • Zulässige Umgebungstemperatur: 0 °C ... +60°C
  • Transport- und Lagertemperatur: -40 °C ... +85 °C
  • Relative Luftfeuchte: 95 % r. H. ohne Betauung
  • Schutzart: IP20
  • Verschmutzungsgrad: 2
  • Einbaulage: Beliebig
  • Zulassungen: CE
