Herstellerneutrale Planungssoftware für industrielle Netzwerke

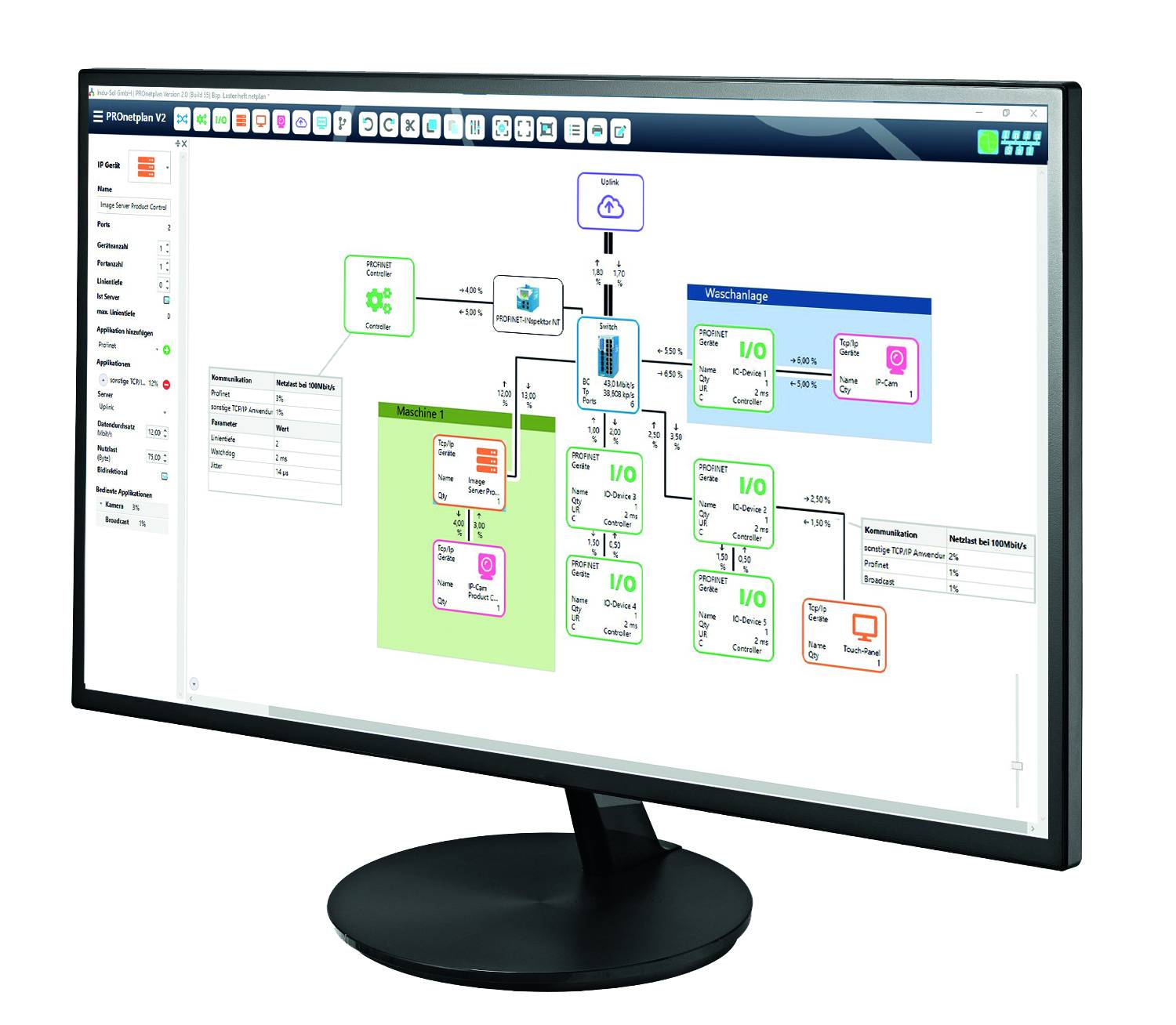

PROnetplan V2 ermöglicht die Vorplanung konvergenter, industrieller Netzwerke, die auf Basis von Industrial Ethernet und PROFINET errichtet werden. PROnetplan V2 fokussiert sich dabei besonders auf die Bandbreitenplanung. Dadurch kann bereits in der Netzwerkplanung sichergestellt werden, dass alle eingesetzten Applikationen reibungslos kommunizieren können.
Parameter, die durch PROnetplan V2 berücksichtigt und dargestellt werden:
- Applikationsart (PROFINET, TCP/IP-Anwendung)
- Geräteanzahl / Nutzlast
- Server (Kommunikationssenke)
- Datendurchsatz / Backplane Capacity / benötigte Portanzahl der eingesetzten Switche
- Bandbreite / Netzwerklast für jede Verbindung
- Aktualisierungszeiten der zyklischen Geräte (u.a. bei PROFINET)
- benötigte Portanzahl
- vorhandene Linientiefe
- uni- / bidirektionale Kommunikation, Broadcast
Die Vorteile auf einen Blick:
- Bequeme Netzwerkplanung per Drag-and-drop
Netzwerkkomponenten und -verbindungen sekundenschnell erstellen bzw. bearbeiten
- Intuitive Netzlastvorplanung ohne unnötig komplizierte, technische Angaben
Benutzerfreundliche Planung mit frei wählbaren Komponenten ohne Herstellerbeschränkungen
- Planung von Kupfer-, LWL- und WLAN-basierten Netzwerkverbindungen
Leitungswege und -Dimensionierung vorab simulieren
- Erstellung von Kommunikationsbeziehungen zwischen Komponenten
Datenaufkommen anhand gerätespezifischer Kommunikationswege visualisieren und planen
PROnetplan V2: Funktionen und Vorteile im Detail

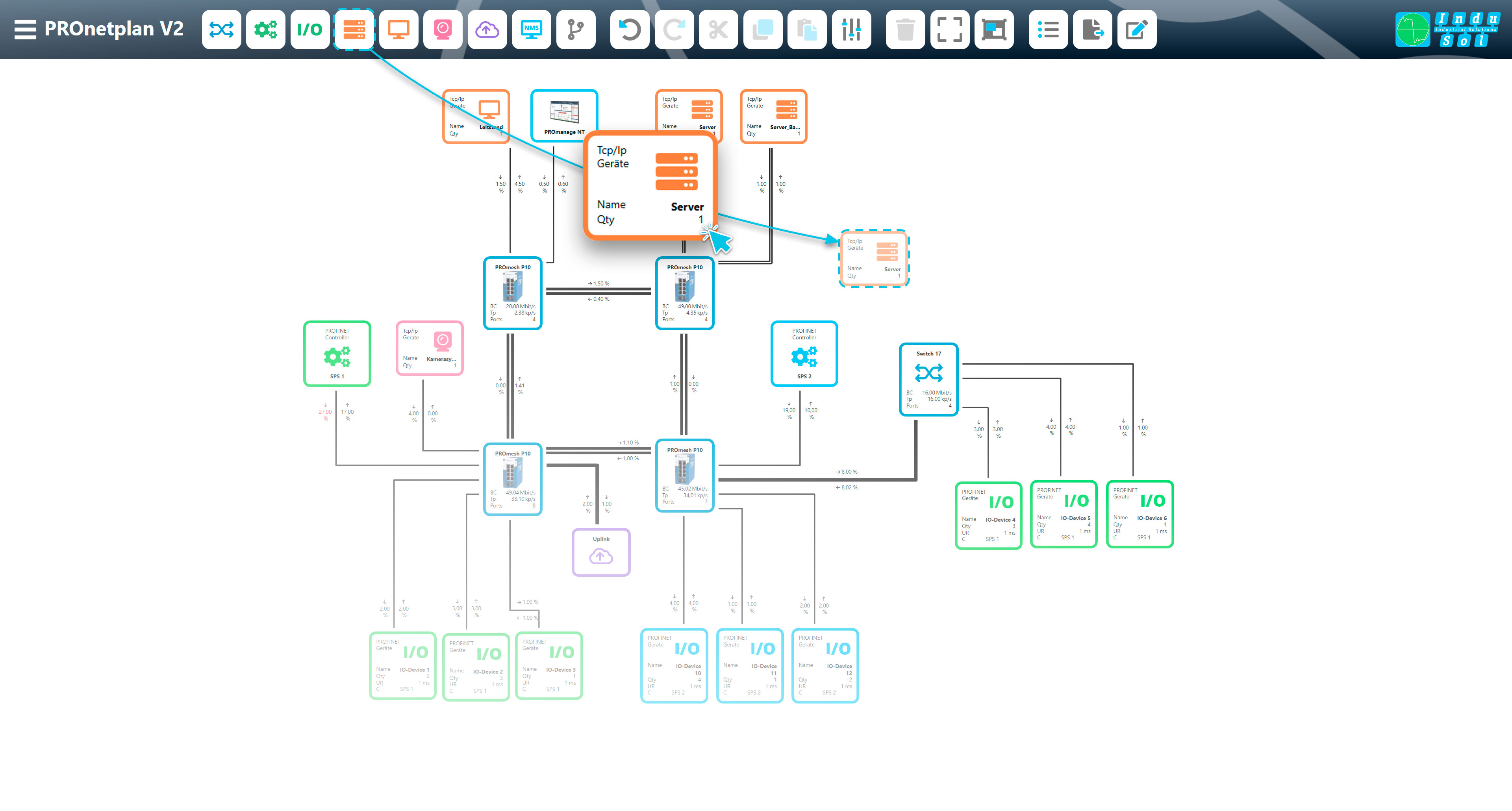

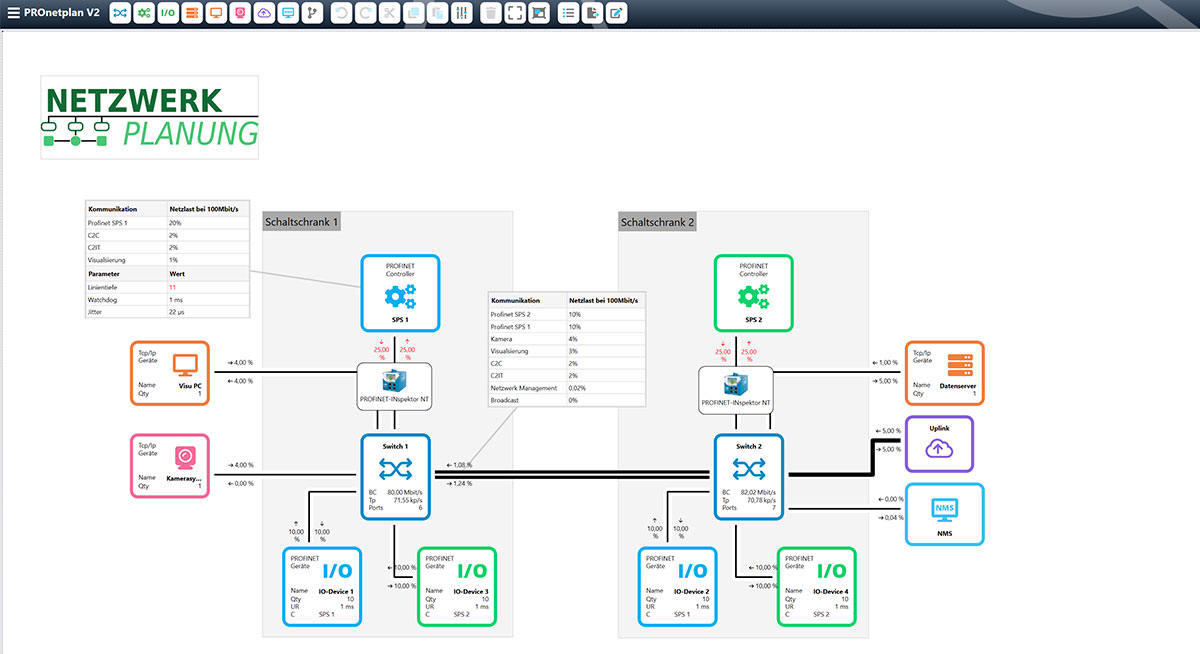

Praxisnahe Netzlastplanung in der Topologieansicht
Netzwerkresourcen bereits vorab passgenau dimensionieren
Optimieren Sie Ihr neues PROFINET- oder Industrial Ethernet-Netzwerk bereits während der Planungsphase. Mit der PROnetplan V2, der Netzwerkplanungssoftware für Automation und Industrie, können Sie industrielle Netzwerke bequem in der Topologieansicht planen und berechnen. Mit maximaler Übersichtlichkeit können Sie Ihre Netzwerkressourcen bestmöglich ausschöpfen und erforderliche Reserven zielgerichtet einplanen. Dank PROnetplan V2 wird professionelles Bandbreitenmanagement für Planer intuitiv und anwenderfreundlich.
Kommunikationsbeziehungen erstellen und berechnen
Verbindungen zwischen Geräten vorplanen – Datenflüsse im Netzwerk visualisieren

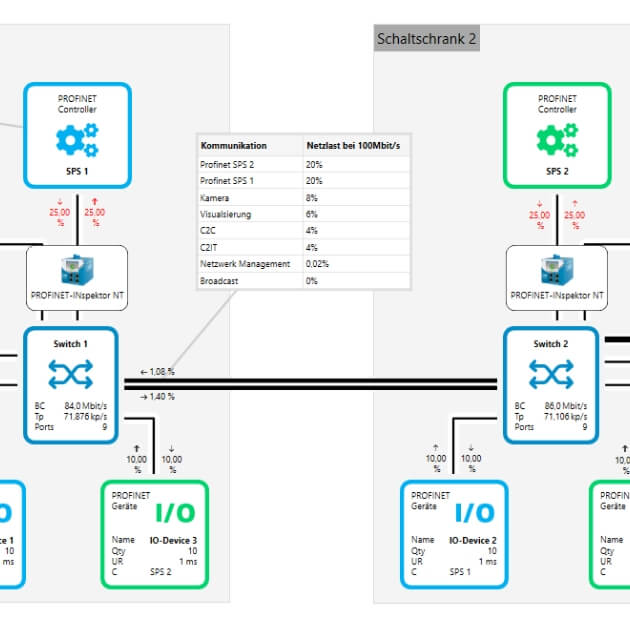

Mit PROnetplan V2 können Sie alle relevanten Datenverbindungen zwischen Netzwerkgeräten kinderleicht vorplanen. Alle Datenleitungswege können per Drag-and-drop erstellt und mit wenigen Klicks konfiguriert werden. Auf Grundlage der angelegten Leitungswege simuliert PROnetplan V2 die zu erwartenden Netzlasten je Teilverbindung. Dadurch können Sie das applikationsspezifische Kommunikationsaufkommen zwischen verschiedenen Geräten nachvollziehen und optimieren.
Wählbare Kommunikationsparameter:
► Datenquelle / -ziel
► Kommunikationsart (uni- / bidirektional)
► Applikationstyp (PROFINET, TCP/IP)
► Leitungstyp (Kupfer, LWL, WLAN)
► durchschnittliche Datenrate (B/s)
► Nutzlast (Paketgröße)
► Aktualisierungsrate (nur PROFINET)
► Bandbreite des Leitungstyps (10 / 100 / 1000 MBit/s)
Benutzerfreundlicher Gerätekatalog nach Klassen
Herstellerneutral und individualisierbar – ohne komplizierte Gerätedetails
PROnetplan V2 soll Ihre Netzwerkplanung vereinfachen. Statt unzähliger technischer Details benötigt PROnetplan V2 ausschließlich netzlast-relevante Geräteangaben. Dadurch können Sie Ihr neues Netzwerk herstellerneutral planen und Geräte Ihrer Wahl mit minimalem Aufwand anlegen.
So einfach geht's
-
-
- Geräteklasse wählen
Wählen Sie einfach die gewünschte Geräteklasse per Klick

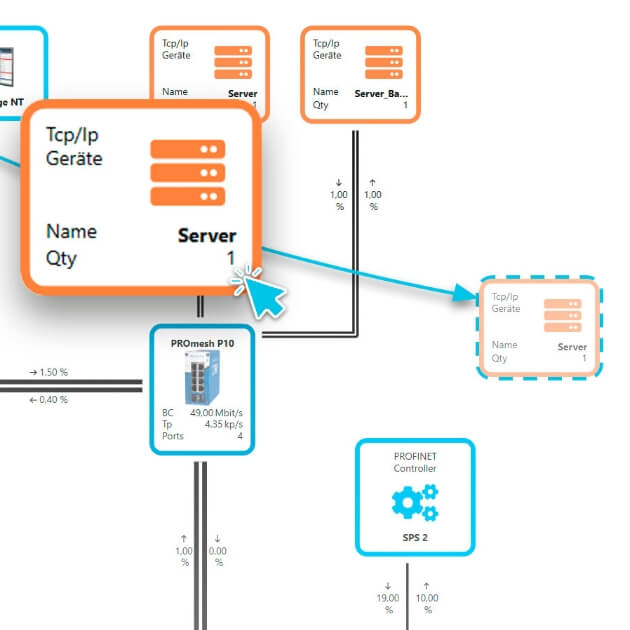

- Gerät per Drag-and-drop einfügen
Platzieren Sie das gewünschte Gerät an der gewünschten Stelle

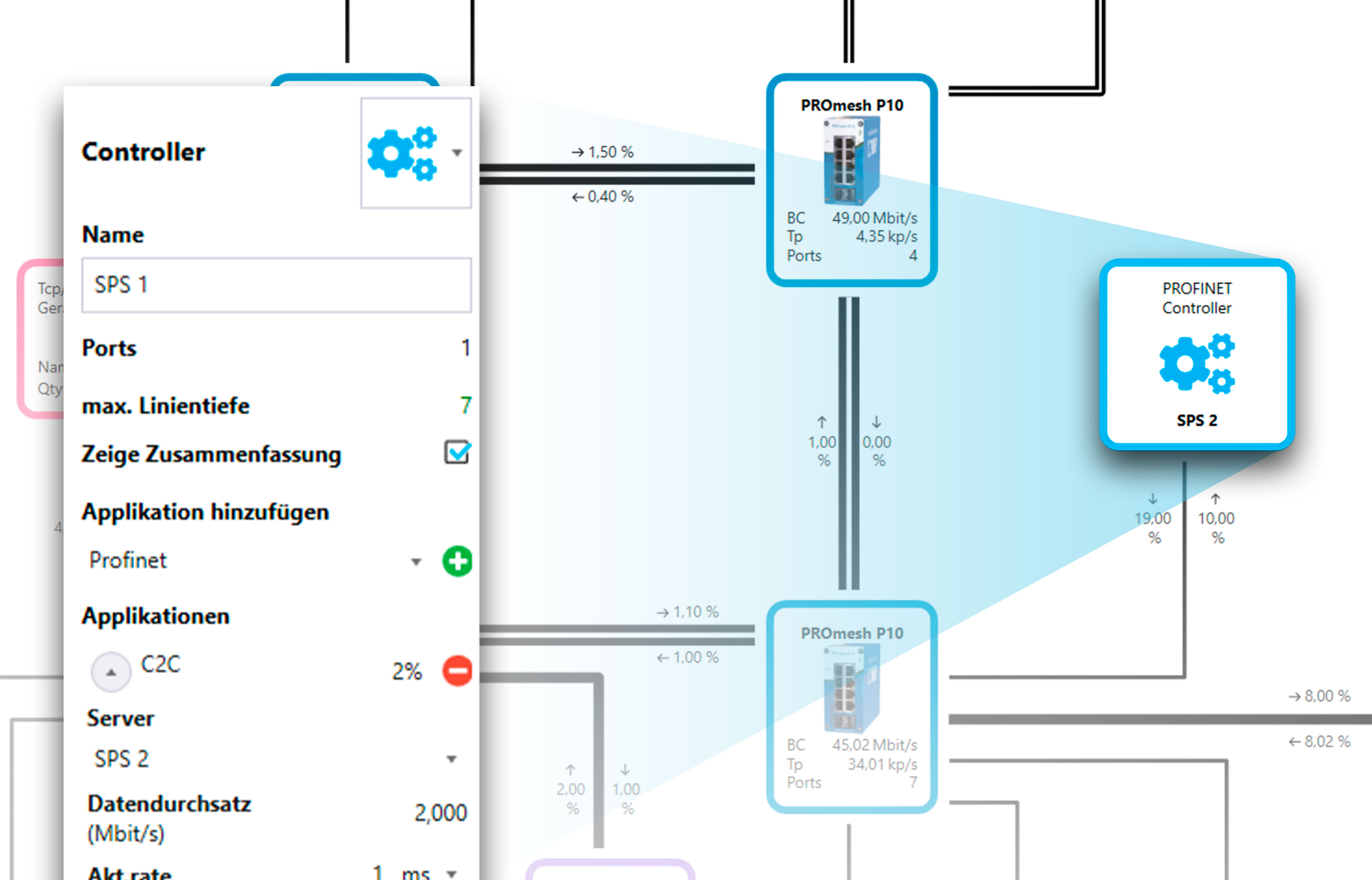

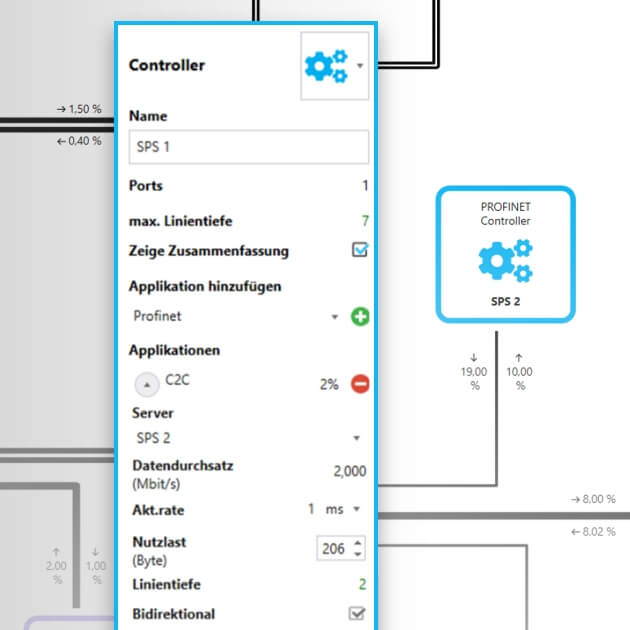

- Geräteeigenschaften anpassen (herstellerneutral)
Hinterlegen Sie netzlast-relevante Eigenschaften (Applikationsart, Nutzlast, u.Ä.)
- Datenverbindungen per Klick anlegen...FERTIG
Aktuell wählbare und anpassbare Geräteklassen:
► Switch
► TCP/IP-basierte Geräte
(Server/PC/Kamera/Panel)
► PROFINET-Controller
► Uplink / Cloud
► I/O-Device
► Network Management System (NMS)
Weitere Funktionen
Geräteliste – Alle Netzwerkgeräte auf einen Blick
Zusätzlich zur Topologieansicht können Sie alle verwendeten Netzwerkkomponenten und -Geräte als Liste anzeigen lassen. Somit haben Sie jederzeit eine kompakte Übersicht aller erforderlichen Komponenten Ihres geplanten Netzwerks.
Export- / Druckfunktion – inklusive Personalisierung
Exportieren Sie Ihre Netzwerkpläne als PDF-Datei. Oder drucken Sie Ihr Netzwerkprojekt in Papierform aus. Für eine optimale Präsentation können Sie zusätzliche Informationen sowie Ihr Firmenlogo in Ihre Planungsdokumentation einfügen.
